Serベアリングの動的および静定格荷重はどれくらいですか?

Serベアリングの動的および静定格荷重はどれくらいですか?

信頼できる Ser ベアリングのサプライヤーとして、私はベアリングの動的および静的定格荷重に関する問い合わせによく遭遇します。これら 2 つのパラメータは、特定の用途に対するベアリングの適合性を判断する際に重要です。このブログでは、動的定格荷重と静的定格荷重の概念を詳しく掘り下げ、それらがなぜ重要なのか、そしてそれらが当社の Ser ベアリングとどのように関係するのかを説明します。

動的定格荷重について

ベアリングの動定格荷重は、同一のベアリングのグループが 90% の確率で 100 万回転の基本定格寿命にわたって耐えることができる、一定のラジアル荷重 (ラジアル ベアリングの場合) またはアキシアル荷重 (スラスト ベアリングの場合) として定義されます。簡単に言うと、通常の動作条件下でベアリングが意図された寿命にわたって処理できる最大荷重を表します。

例を挙げてみましょう。ラジアルベアリングを必要とする回転シャフトを備えた機械があるとします。ベアリングの動定格荷重によって、疲労の兆候が現れるまでにベアリングが何百万回も回転する間にどれだけのラジアル力に耐えられるかが決まります。ベアリングにかかる​​実際の荷重が動定格荷重を超えると、ベアリングの寿命が大幅に短縮され、早期故障につながります。

Ser ベアリングの動定格荷重にはいくつかの要因が影響します。最も重要な要素の 1 つは、ベアリングの内部形状です。一般に、より大きな転動体とより多くの転動体を備えたベアリングは、より高い動的荷重に耐えることができます。さらに、ベアリングの構造に使用される材料も重要な役割を果たします。優れた耐疲労性を備えた高品質の材料は、ベアリングの動的負荷容量を向上させることができます。

当社では、お客様の多様なニーズにお応えするため、動定格荷重の異なるSerベアリングを幅広く取り揃えております。たとえば、私たちのトリプルシールドボールベアリング高度なシーリング技術と高品質の素材を使用して設計されており、ベアリングを汚染物質から保護するだけでなく、比較的高い動定格荷重も提供します。これらのベアリングは、回転シャフトが過酷な環境にさらされ、優れた耐荷重能力を備えた信頼性の高いベアリングを必要とする用途に適しています。

静定格荷重の重要性

一方、静定格荷重は、転動体や軌道に永久変形を引き起こすことなく軸受が耐えることができる最大荷重です。ベアリングが静止中または低速運転中に高荷重を受けると、永久変形が発生することがあります。

メンテナンスのために駐車されている頑丈な機械を想像してください。機械のコンポーネントの重量により、ベアリングに静荷重がかかります。この静荷重が軸受の静定格荷重を超えると、転動体が軌道面に圧痕を残す可能性があります。これらのへこみは、その後の動作中に不均一な転がり、騒音、振動の増加を引き起こし、最終的には機械の性能とベアリングの寿命に影響を与える可能性があります。

静定格荷重は、ベアリングが短期間の高荷重や衝撃荷重を受ける用途では特に重要です。たとえば、建設機械や重機では、動作中にベアリングに突然の衝撃が加わることがあります。このような場合、ベアリングの信頼性を確保するには、適切な静定格荷重を備えたベアリングを選択することが重要です。

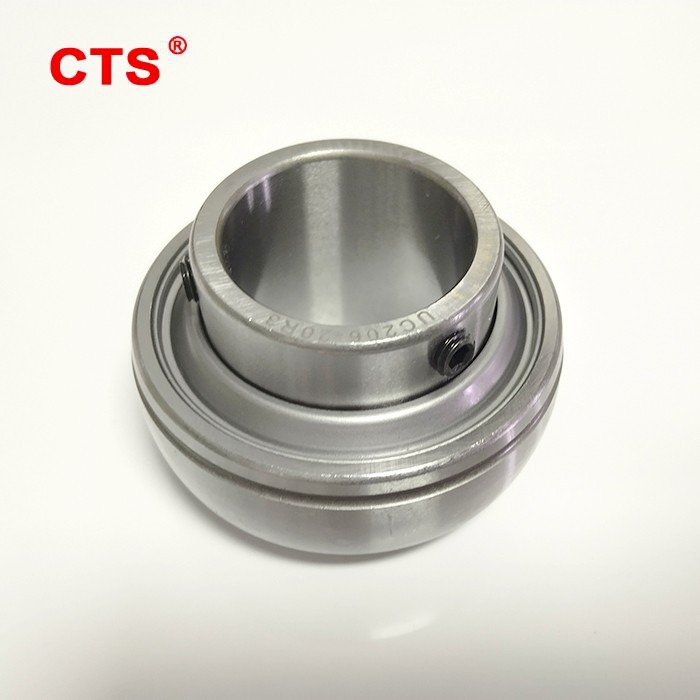

私たちのHC200シリーズインサートベアリング高い静荷重に耐えられるように設計されています。堅牢な構造と、回転要素と軌道全体に負荷を均等に分散する綿密に設計された内部設計が特徴です。この特性により、静的負荷容量が重要な要素となるアプリケーションに最適です。

負荷要件の計算

特定の用途向けに Ser ベアリングを選択する場合、実際の動的荷重と静的荷重を正確に計算することが重要です。この計算には、荷重の種類 (ラジアル、アキシャル、またはその組み合わせ)、荷重の大きさ、回転速度、使用条件などのさまざまな要素が考慮されます。

等価動的荷重を計算するには、ベアリングに作用するラジアル荷重とアキシアル荷重の両方を考慮する必要があります。等価動的荷重を計算するために、さまざまなタイプのベアリングに使用できる特定の公式があります。等価動荷重が決定されたら、それを利用可能なベアリングの動定格荷重と比較して、適切なベアリングを選択できます。

同様に、静荷重については、ベアリングが受ける最大静力を評価する必要があります。これには、機械コンポーネントの重量、起動時または停止時に発生する力、ベアリングに作用する外力を考慮することが含まれる場合があります。

場合によっては、ベアリングを選択する際に安全係数を使用する必要がある場合があります。安全係数により、荷重計算の不確実性、動作条件の変動、および潜在的な衝撃荷重を考慮して、追加の安全マージンが追加されます。安全率が高いということは、より保守的な選択を意味し、ベアリングの信頼性を高めることができますが、ベアリングが大きくなり、より高価になる可能性もあります。

高品質ベアリングの供給に対する当社の取り組み

Ser ベアリングのサプライヤーとして、当社は業界標準を満たす、またはそれを超える高品質のベアリングをお客様に提供することに尽力しています。当社の技術チームは、お客様のベアリング選択を常にサポートし、負荷要件を計算し、用途に最適なベアリングを選択できるようサポートします。

当社では、すべてのベアリングに対して厳格な品質管理テストを実施し、正確な動的および静的定格荷重があることを確認しています。当社の製造工程では厳格な品質管理体制を確立し、最新の設備と技術を駆使して高精度で信頼性の高いベアリングを生産しています。

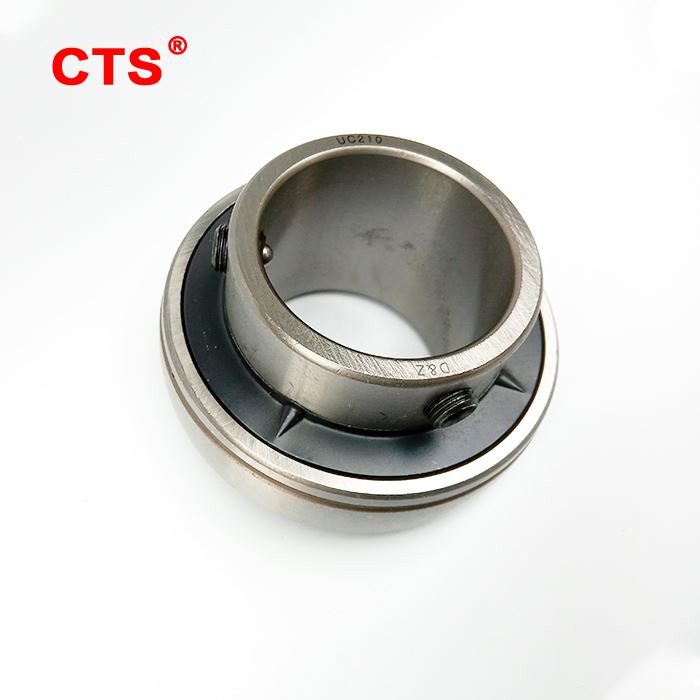

当社ポートフォリオのもう 1 つの人気製品は、止めねじ付きボールベアリング。これらのベアリングは、取り付けの容易さと信頼性の高い性能で知られています。また、動的および静的定格荷重が明確に定義されているため、さまざまな産業用途に適しています。

結論

要約すると、Ser ベアリングの動定格荷重と静定格荷重は、ベアリングが荷重に耐え、その寿命にわたって確実に動作する能力を決定する重要なパラメータです。これらの定格を理解し、負荷要件を正確に計算することは、あらゆる用途に適切なベアリングを選択するための重要なステップです。

製造業、自動車産業、航空宇宙産業のいずれの場合でも、正しい動的および静的荷重定格を持つ適切な Ser ベアリングを選択することで、機械の効率と性能を向上させることができます。ベアリングの選択についてご質問がある場合、または負荷要件の計算についてサポートが必要な場合は、お気軽に当社のチームにお問い合わせください。私たちは、お客様のビジネスにとって最善の決定を下すお手伝いをいたします。調達についての話し合いを開始し、お客様の用途に最適な Ser ベアリングを見つけるには、今すぐお問い合わせください。

参考文献

• 基本ベアリング技術ハンドブック、SKF
• ベアリング選択ガイド、ティムケン
• 国際標準化機構、転がり軸受に関する ISO 規格
